Modellversuch zum Thyroxin-Regelkreis

Der Thyroxin-Regelkreis ist der erste Regelkreis, der im Biologieunterricht am Gymnasium besprochen wird. Er wird in der Klasse 9 beim Thema "Hormone" behandelt. Darauf folgen könnte dann noch die Blutzuckerregulation mit dem Blutzucker-Regelkreis.

Erfahrungsgemäß macht die Anwendung eines Regelkreises in Transferaufgaben den Schülerinnen und Schülern Schwierigkeiten. Grund genug, den Thyroxin-Regelkreis zu veranschaulichen, um ein "Gefühl" dafür zu vermitteln. Dies geschieht hier mit einem einfachen Modellversuch, den man durch Schüler im Frontalunterricht oder in Schülergruppenarbeit erforschen lassen kann.

Modellversuch zum Thyroxin-Regelkreis - Erwartungshorizont
Thyroxin-Regelkreis - Erwartungshorizont
Modellversuch zum Thyroxin-Regelkreis
Modellversuch zum Thyroxin-Regelkreis

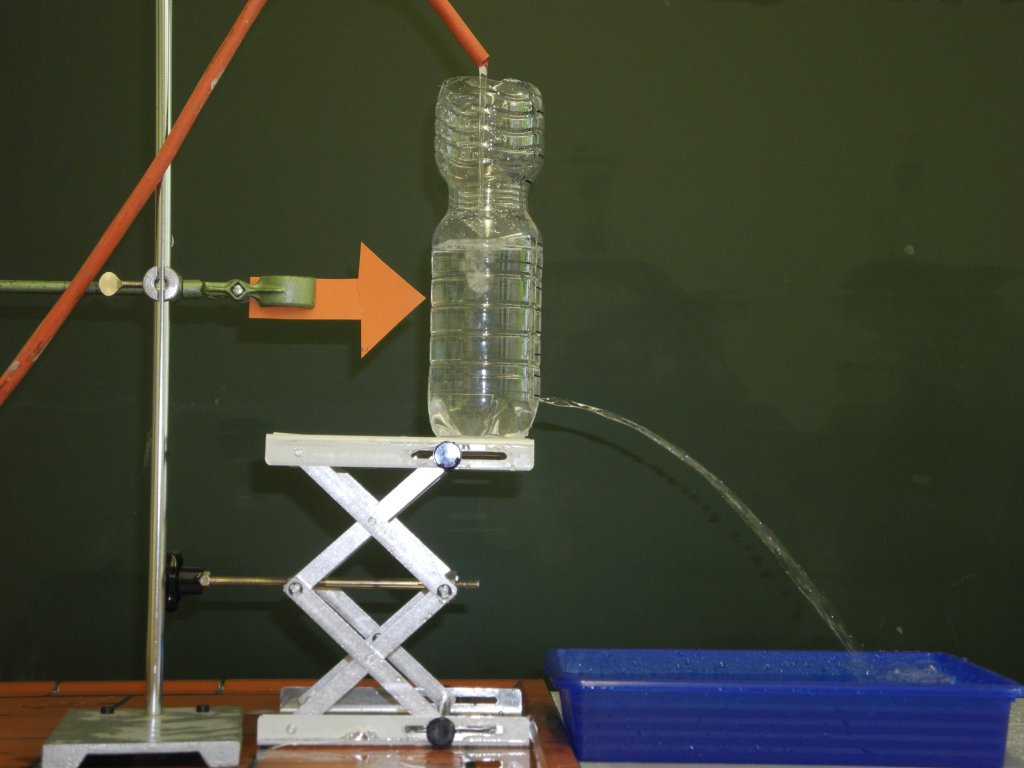

Die Regelgröße Thyroxin-Spiegel wird im Modellversuch durch den Wasserstand in einer Plastikflasche dargestellt. Die Störgröße "Abbau von Thyroxin", bestimmt durch die biologische Halbwertszeit des Hormons von 6 - 8 Tagen, wird im Modellversuch durch ein Loch am Boden der Plastikflasche simuliert. Die Feststellung des Istwertes nimmt ein Schüler vor und die Stellgröße (Produktion und Ausschüttung von Thyroxin) wird durch Zugabe von Wasser aus dem Wasserhahn nachgebildet.

Modellversuch Thyroxin-Regelkreis
Regler Schüler Schilddrüse
Stellgröße Wasserzugabe Produktion und Ausschüttung von Thyroxin
Regelgröße Wasserstand Thyroxinspiegel im Blut
Feststellung des Istwertes Schüler Schilddrüse

Arbeitsblatt Lösungshinweise
