Die Braunsche Röhre


Die Braunsche Röhre ist Bestandteil von jedem Oszilloskop und ist im Prinzip auch in jedem Fernsehgerät und Computerbildschirm (außer den Flachbildschirmen) eingebaut.
Bei Fernseher und Computerbildschirmen funktioniert die Ablenkung allerdings über Magnetspulen und die Röhre ist anders beschichtet.

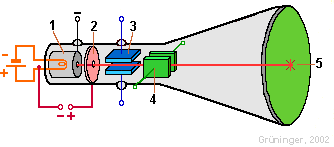

(1) Aufbau der braunschen Röhre.

Aufbau

Beschreibe Funktion der einzelnen Bauteile der Braun'schen Röhre.

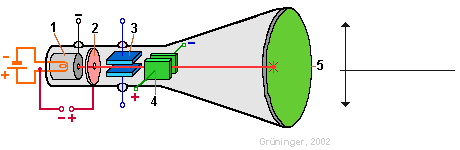

(2) Vertikale Ablenkung des Elektronenstrahls in der Röhre.

vertikale Ablenkung

Wie funktioniert die Ablenkung des Elektronenstrahls in vertikaler Richtung?


(3) Die horizontale Ablenkung.


horizontale Ablenkung

Beschreibe, wie die Ablenkung des Elektronenstrahls in horizontaler Richtung funktioniert.

Dies ist genau dieselbe Darstellung noch einmal, nur schneller. Macht man die Darstellung schnell genug, so erscheint dem Auge der Strahlverlauf als horizontaler Strich.

Wegen seiner Form nennt man den Spannungsverlauf auch "sägezahnförmig".

Die Überlagerung der horizontalen und der vertikalen Ablenkung ergibt dann das eigentliche Oszilloskopbild.
