Berechnungen von Stromstärke, Spannung und Widerstand.

Mit dem Rechnern auf dieser Seite kannst Du Widerstände, Stromstärken und Spannungen berechnen, wenn Du die anderen beiden Größen gegeben hast. Du kannst so z.B. die Ergebnisse Deiner eigenen Rechnungen oder Messungen in einem Praktikum kontrollieren.
Jeweils links neben dem Rechner ist hergeleitet, wie die für den Rechner verwendete Rechengleichung aus der vorherigen Gleichung folgt.
Unter jedem Rechner sind ein oder zwei kleine Aufgaben.

Damit Du die Rechner benutzen kannst, muss Dein Computer Java-Script ausführen dürfen.

1.) Widerstand aus Spannung und Stromstärke

Gib einfach den Spannungswert (in Volt) ins obere Feld ein und den Stromstärkewert (in Ampère) ins mittlere Feld ein.
(Wenn Du unzulässige Eingaben machst oder die Grenzen über- oder unterschreitest, bekommst Du eine Fehlermeldung)
Dezimalwerte werden mit einem Punkt eingegeben.
Das untere Feld (Widerstand) ist ein Ausgabefeld und nimmt keine Eingaben an.

Nach einem Klick auf den Knopf "Berechne Widerstand" wird der Widerstandswert im unteren Feld angezeigt.


Definition Widerstand
Rechner: Widerstand
Spannung U V ( 0V < U < 1000 V)
Stromstärke I A ( 0.000001 A < I < 100 A )
Widerstand R Ohm

Finde heraus:

  • Bei einer angelegten Spannung von 10 V ergibt sich eine Stromstärke von 0.001 A.
    Welchen Wert hat der angeschlossene Widerstand?
  • Bei 230 V darf sich in einem Stromkreis höchstens eine Stromstärke von 16 A ergeben, damit die Sicherung nicht auslöst.
    Welchen Widerstandswert darf ein angeschlossenes Gerät also nicht unterschreiten?

2.) Spannung aus Stromstärke und Widerstand.

Gib einfach den Widerstandswert (in Ohm) ins obere Feld ein und den Stromstärkewert (in Ampère) ins mittlere Feld ein.
(Wenn Du unzulässige Eingaben machst oder die Grenzen über- oder unterschreitest, bekommst Du eine Fehlermeldung)
Dezimalwerte werden mit einem Punkt eingegeben.
Das untere Feld (Spannung) ist ein Ausgabefeld und nimmt keine Eingaben an.

Nach einem Klick auf den Knopf "Berechne Spannung" wird der Spannungswert im unteren Feld angezeigt.

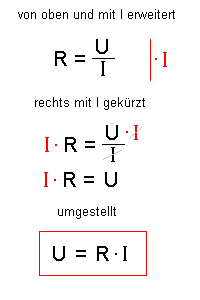

Umformung zur Gleichung für Spannung
Rechner: Spannung
Widerstand R Ohm ( 0.001 Ohm < R < 1000000 Ohm)
Stromstärke I A ( 0 A < 100 A )
Spannung U V

Finde heraus:

  • In einem Stromkreis liegt ein Widerstand von 250 Ohm. Man misst eine Stromstärke von 0.4 A.
    Wie groß ist die angelegte Spannung?
  • Eine Spule werde als ohm'scher Widerstand betrachtet, sie hat den Widerstand 5 Ohm.
    Der Spulenstrom darf höchstens 2,5 A betragen, damit die Spule nicht überhitzt.
    Wie groß darf die Versorgungsspannung maximal sein?

3.) Stromstärke aus Spannung und Widerstand.

Gib einfach den Spannungswert (in Volt) ins obere Feld ein und den Widerstandswert (in Ohm) ins mittlere Feld ein.
(Wenn Du unzulässige Eingaben machst oder die Grenzen über- oder unterschreitest, bekommst Du eine Fehlermeldung)
Dezimalwerte werden mit einem Punkt eingegeben.
Das untere Feld (Stromstärke) ist ein Ausgabefeld und nimmt keine Eingaben an.

Nach einem Klick auf den Knopf "Berechne Stromstärke" wird der Stromstärkewert im unteren Feld angezeigt.


Umformung nach der Stromstärke I
Rechner: Stromstärke
Spannung U V ( 0 V < U < 1000 V)
Widerstand R Ohm ( 0.000001 Ohm < R < 100000 Ohm )
Stromstärke I A

Finde heraus:

  • Der elektrische Widerstand des menschlichen Körpers beträgt einige 100 Ohm bis einige Kiloohm, je nach Feuchtigkeit und Salzgehalt auf der Haut.
    Nehmen wir einmal einen Widerstand von 2000 Ohm an (Haut relativ trocken).
    Besteht dann Gefahr, wenn man an die Steckdose (230 V) kommt?

    (ab 25 mA kann es gefährlich werden!)

Javascript: Grüninger, Landesbildungsserver
