Simulationen mit Easysim -
am Beispiel der Selbstinduktion beim Ein- und Ausschalten.

Was ist Easysim?

EASYSIM von G. Heinrichs ist ein einfaches und einfach zu bedienendes Modellbildungssystem, das umsonst im Internet hier erhältlich ist. externer Link
Zusätzlich zum Programm bekommt man beim Download noch zahlreiche Beispielsimulationen aus den verschiedenen Bereichen der Physik.

Es erinnert in der Bedienung und im Leistungsumfang an frühe Versionen von D. Hoches Programm MOEBIUS.
Wer nur gelegentlich Modellbildungen im Unterricht einsetzt, ist mit EASYSIM gut bedient. Man muss keine fürAnfänger komplizierten Zuordnungssymbole (wie z.B. bei DYNASYS ) lernen.
Ein weiterer Vorteil ist, dass auch Schüler Zuhause mit dem Programm arbeiten können, da es Freeware ist.


Einsatz des Programms am Beispiel der Selbstinduktion beim Einschalten.

a) Eingabe der Rechengleichungen.

Nach dem Start des Programms gibt man zunächst die Rechenbeziehungen ein, die das Programm für seine Iterationsrechnung verwenden soll.
Zu beachten ist, dass die Zuordnung mit einem ' : = ' erfolgt ein Abschluß mit " ; " ist nicht nötig.
Für Leute, die schon mit Delphi programmiert haben, ist das kein Problem.

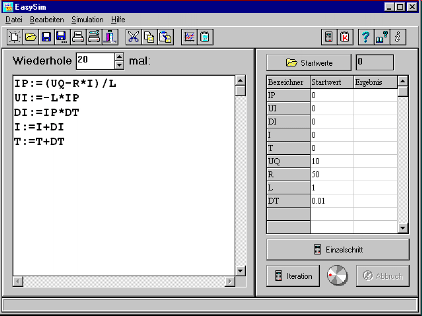

Der folgende Screenshot zeigt einen Bildschirm mit EASYSIM für die Selbstinduktion beim Einschalten.

Screenshot von Easysim

  • Zunächst wird das Anstiegstempo der Stromstärke "I-Punkt" -> IP berechnet, es wird für das kurze Zeitintervall DT als konstant angesehen.
  • Danach wird die Induktionsspannung Uind -> UI ermittelt.
  • Die Zunahme der Stromstärke im Intervall (DI) schließt sich an, diese ist dem Anstiegstempo und dem Zeitintervall proportional.
  • Die neue Stromstärke am Ende des Intervall ist die aktuelle Stromstärke plus der Zuwachs I : = I + DI.
  • Die aktuelle Zeit wird fortgeschrieben (T : = T + DT)

Mit der neuen Stromstärke I ändern sich im nächsten Intervall dann auch alle Parameter, das Anstiegstempo der Stromstärke und die Induktionsspannung werden kleiner, usw.

b) Eingabe der Startwerte.

Das Programm muss natürlich die Anfangsbedingungen - die Startwerte - kennen.
Dazu auf "Startwerte" klicken und die nötigen Größen (hier die Spannung der Quelle Uq, den Widerstand R, die Eigeninduktivität L und die Intervalldauer DT) festlegen.
Mit den gegebenen Zahlen funktioniert die Iteration. Man muss aufpassen, dass man das Zeitintervall sinnvoll wählt :
macht man es zu klein, müssen zu viele Iterationsschritte berechnet werden,

macht man es zu groß, ist die Iteration schon nach einem Durchlauf fertig oder "oszilliert" im Vorzeichen, weil dann R * I > Uq werden kann.

c) Zahl der Iterations-Schleifen festlegen.

Im Eingabefeld "Wiederhole" wird festgelegt, nach wieviel Iterationsschritten das Programm abbrechen soll.

Ein Klick auf "Einzelschritt" führt einen Iterationsdurchlauf aus und stoppt dann, damit man z.B. das Ergebnis mit einer manuell durchgeführten Iteration vergleichen kann.
"Iteration" führt die Iteration "in einem Rutsch" durch. Die "Rechengeschwindigkeit" läßt sich mit dem "Reglerknopf" einstellen.


d) Auswertung mit grafischer Anzeige.

Zusätzlich zur Anzeige in Tabellenform läßt sich das Ergebnis grafisch darstellen, dazu das Symbol "Graph" Symbol Graph anklicken, oder über das Menü -> Simulation -> Grafik ansprechen.

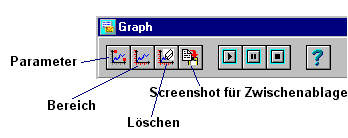

Hier ein Screenshot der Bedienungsknöpfe von "Graph".

Bedienelemente Grafik
Variablenauswahl

Zunächst legt man die Parameter fest, d.h. welche Größen grafisch angezeigt werden sollen. Aus der Liste der verwendeten Variablen kann man die interessierenden Größen nach rechts übernehmen (Pfeiltaste).

Die erste übernommene Größe bezieht sich auf die horizontale Ache, die zweite auf die vertikale Achse.
So wie im Screenshot würde z.B. ein Induktionsspannungs - Zeit - Diagramm erstellt.

Zeichenbereich Grafik

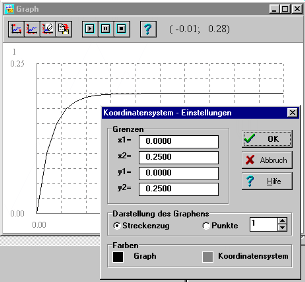

Durch Klick auf das Icon "Bereich" (zweites von links) kann man die Achsen formatieren. Im gezeigten Beispiel beginnt die t-Achse bei 0 (x1) und geht bis 0,25 s (x2), die Achse für die Stromstärke I beginnt bei 0 (y1) und geht bis 0,25 A (y2)

Mit dem Icon "Screenshot für Zwischenablage" kann man die Grafik über die Zwischenablage z.B. in eine Textverarbeitung übernehmen.


e) Übernahme in ein Tabellenkalkulationsprogramm.

Über das "Tabellensymbol" Tabellensymbol in der Symbolleiste können Werte in eine Tabelle übernommen werden, um sie mit einem Tabellenkalkulationsprogramm (z.B. EXCEL) weiterverarbeiten zu können.
Die Auswahl der Parameter, die übernommen werden sollen, funktioniert dabei genau so wie bei der Variablenauswahl für das Diagramm.

Natürlich können Simulationen auch wie gewohnt abgespeichert und wieder geladen werden.


Selbstinduktion beim Ausschalten.

Selbstinduktion beim Ausschalten

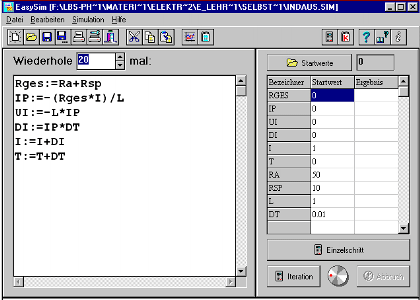

Dieser Screenshot zeigt die Modellbildung für Induktion beim Ausschalten.

Als Startwerte wurden angenommen:

  • Spulenwiderstand RSP = 10 Ohm
  • Spannung der Quelle UQ = 10 V
  • damit wird die Stromstärke beim Start I(0) = UQ / RSP = 1 A
  • der externe Parallelwiderstand sei RA = 50 Ohm
  • die Eigeninduktivität L ist 1 H
  • ein Intervall DT dauert 0.01 s.

Mit den gewählten Werten beginnt die Induktionsspannung mit +110V (bei 10 V Spannung der Quelle) und klingt innerhalb von etwa 7 Intervallen fast völlig ab.


Simulationen für die Selbstinduktion beim Ein- und Ausschalten mit EASYSIM können hier heruntergeladen werden:

Das Programm speichert dann die Rechengleichungen in einer Datei <name>.sim und die Anfangsbedingungen in einer Datei <name>.ini.
Beide Dateien wurden hier in ein ZIP-Paket zusammengepackt, das mit WinZip o.ä. entpackt werden muss.
Wenn man WinZip nicht hat, bekommt man es hier externer Link.

Herunterladen von Selbstinduktion beim Einschalten (324 Byte)
Herunterladen von Selbstinduktion beim Ausschalten (440 Byte)
