Parallelschaltung von (idealer) Spule und Kondensator.


Auf interner Link dieser Seite wurde besprochen, wie sich eine Reihenschaltung von Spule und Kondensator verhält.

1.) Die Frequenz wird verändert.

 Schaltbild des Aufbaus

Was erwarten wir nun, wenn wir eine (ideale) Spule und einen Kondensator parallel schalten?

Es werden sich unterschiedliche Teilstromstärken ÎL und ÎC ergeben, weil die Wechselstromwiderstände von Spule und Kondensator von der Frequenz abhängen.

Erinnerung:
Für den Wechselstromwiderstand einer idealen Spule gilt: Wechselstromwiderstand Spule
Für den Wechselstromwiderstand eines Kondensators gilt: Wechselstromwiderstand Kondensator
kleine Generatorfrequenz

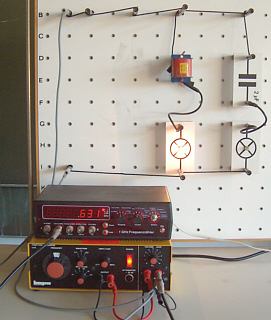

a) kleine Generatorfrequenz.

Zunächst ist die Frequenz des Generators klein (hier 631 Hz).
Dadurch hat also die Spule einen kleinen Wechselstromwiderstand XL, der Kondensator hat hingegen einen großen Wechselstromwiderstand XC.
Im Teilkreis durch die Spule ergibt sich also eine große Stromstärke ÎL, die Glühlampe dort leuchtet (links).
Im Teilkreis durch den Kondensator ergibt sich eine kleine Stromstärke ÎC, die Glühlampe dort ist dunkel. (rechts)
große Generatorfrequenz

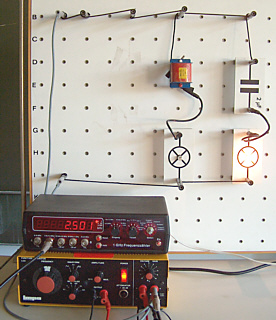

b) große Generatorfrequenz.

Nun ist eine große Generatorfrequenz eingestellt (etwa 2,5 kHz)

Die Verhältnisse sind nun genau umgekehrt:

Die Spule hat jetzt einen großen Wechselstromwiderstand XL, der Kondensator hat hingegen einen kleinen Wechselstromwiderstand XC.
Im Teilkreis durch die Spule ergibt sich also eine kleine Stromstärke ÎL, die Glühlampe dort leuchtet nicht (links).
Im Teilkreis durch den Kondensator ergibt sich eine große Stromstärke ÎC, die Glühlampe dort leuchtet (rechts).
in der Nähe der Resonanzfrequenz

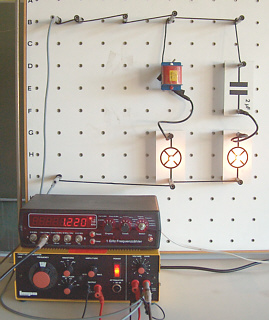

c) Resonanzfall.

Nun ist eine mittlere Generatorfrequenz so eingestellt, dass die beiden Wechselstromwiderstände XL und XC praktisch gleich groß sind.
Damit ergeben sich auch in den beiden Teilkreisen gleich große Stromstärken ÎL und ÎC.
Beide Lampen leuchten gleich hell!

2.) Der Resonanzfall.

Bei welcher Frequenz sind die Teilstromstärken und die Wechselstromwiderstände gleich groß?

Die Spannung der Quelle liegt sowohl an der Spule als auch am Kondensator an. Also gilt:

Theorie der Resonanzfrequenz

3.) An die Phasenverschiebung denken!

Die Stromstärken muss man phasenrichtig addieren!

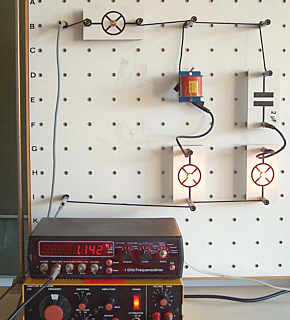

Bei diesem Foto wurde in die Zuleitung zu den beiden Bauelementen noch eine dritte (gleiche) Glühlampe eingeschaltet, welche die Gesamtstromstärke anzeigt.

Überraschenderweise bleibt diese Lampe fast dunkel, obwohl die beiden Glühlampen in den Teilstromkreisen aufleuchten!!

Gilt hier also das Gesetz von Kirchhoff, dass sich die Teilströme zur Gesamtstromstärke addieren, nicht?

Doch, natürlich gilt es!
Nur darf man die Phasenverschiebung zwischen Stromstärke und Spannung bei den Bauelementen nicht vergessen!!

Beim Kondensator ist die Stromstärke IC der Spannung um 90 Grad in der Phase voraus.
Bei der Spule ist die Stromstärke IL der Spannung um 90 Grad in der Phase hinterher.

Dies führt dazu, dass die beiden Teilstromstärken genau in Gegenphase sind, wenn man eine ideale Spule annimmt.
Probiere es hier aus.



Induktivität :   mH
Kapazität :   mF


Fragen / Aufgaben:

1) Veränderung der Frequenz.

Belasse zunächst die Voreinstellungen.

  • Ist die vorgegebene Frequenz von 40 Hz oberhalb oder unterhalb der Resonanz? Begründe!

Stelle nun mit dem Regler eine Frequenz von 70 Hz ein.

Nach oben zum Applet

  • Was hat sich bei den Scheitelwerten der Stromstärken verändert?

Nach oben zum Applet

Versuche nun die Resonanzfrequenz zu finden.

  • Bei welcher Frequenz liegt sie etwa?
  • Überprüfe mit Hilfe der hergeleiteten Gleichung und der eingestellten Werte.

Nach oben zum Applet

2.) Die Phasenlage von Û und Îges.

Wähle nun wieder 40 Hz und lasse das Zeigersystem rotieren. Führe dasselbe Experiment auch bei 70 Hz und bei der Resonanzfrequenz aus.

  • Wie ist jeweils die Phasenlage zwischen Û und Îges.

Nach oben zum Applet

3.) Die Schwingungsgleichung.

Bei den Werten der Grundeinstellung (5 mH , 2000 mF) ist die Resonanzfrequenz bei etwa 50 Hz.

Verdopple / vervierfache den Wert der Eigeninduktivität (10 mH bzw. 20 mH).

  • Welche Resonanzfrequenz ergibt sich nun?
  • Wie sieht man das an der Schwingungsgleichung?

Nach oben zum Applet

Stelle wieder 5 mH als Eigeninduktivität ein. Wähle für die Kapazität nun den halben Wert (1000 Mikrofarad) bzw. ein Viertel des Wertes (500 Mikrofarad).

  • Welche Resonanzfrequenz ergibt sich nun?
  • Wie sieht man das an der Schwingungsgleichung?

Nach oben zum Applet


4.) Hinweise zur praktischen Durchführung des Experimentes.

In Wirklichkeit ist die Spule im Experiment natürlich nicht widerstandsfrei. Auch die Glühlampen stellen einen ohmschen Widerstand dar, durch die Wendeln in den Glühdrähten sogar noch kleine Induktivitäten.
Möchte man gute Ergebnisse erreichen, so sollte man auf folgende Dinge achten:

  • Der ohmsche Widerstand der Spule sollte nicht zu groß sein. Im Zweifelsfall lieber eine Spule mit geringerem Widerstand und weniger Windungen nehmen.
  • Die Glühlampen sollten möglichst niederohmig sein.

Das geht aber nicht beliebig gut. Hat man z.B. Glühlampen mit 4 Volt und 40 mA, 0,1A und 0,6 A zur Auswahl, wird man die 40 mA Lampe ausscheiden, weil deren Widerstand zu groß ist (R=U/I). Vom Widerstandswert her würde man dann der 0,6 A Lampe den Vorzug geben. Man muss aber auch noch den Wechselstromwiderstand der Bauelemente bedenken. Ist dieser zu groß (für die Demonstration ist vor allem der Resonanzfall wichtig) so kann es passieren, dass die Generatorspannung nicht ausreicht, um die Lampen noch zum Leuchten zu bringen.

Die beste Wahl sind Lämpchen mit etwa 4 bis 6 Volt und 0,1 bis 0,3 A. Hat man mehrere Typen Lämpchen zur Auswahl, muss man gegebenenfalls vorher etwas probieren.
Im Experiment wurde ein Kondensator mit 2 Mikrofarad und eine Spule von etwa 10 mH verwendet.
