A6 Die P-R-Kennlinie

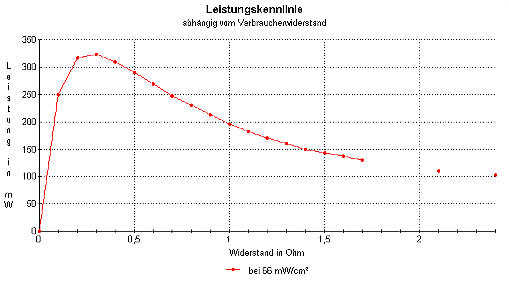

Das folgende Diagramm zeigt deutlich den Verlauf der Leistungskurve in Abhängigkeit vom Verbraucherwiderstand. Das Leistungsmaximum dieser großen Solarzelle (Durchmesser 76 mm) liegt bei der gemessenen Bestrahlungsstärke von 66 mW/cm² bei ca. 0,3 Ω . Bei kleineren Zellen liegt das Leistungsmaximum (Bestrahlungsstärke jeweils gleich) bei höheren Widerständen.
