Ausbreitung und Reflexion von Wellen

Ausbreitung und Reflexion von Wellen.

Dieses Programm erlaubt es die Ausbreitung und (einmalige) Reflexion einer Welle an einem losen oder festen Ende zu simulieren.
Sie könnnen es am Ende der Beschreibung herunterladen.
Für den schulischen Einsatz ist dieses Programm Freeware.

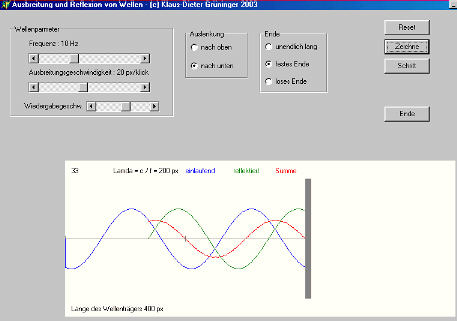

Screenshot aus dem Programm von Grüninger

1.) Wellenparameter

Im Feld "Wellenparameter" ist einstellbar, mit welcher Frequenz die Welle erzeugt wird und mit welcher Geschwindigkeit sie sich ausbreitet (Angabe in Pixel (px) je Mausklick oder Einzelbild). Die Wellenlänge wird berechnet und in der Darstellung eingetragen.
Weiterhin kann man wählen, wie groß die Verzögerung zwischen zwei Einzelbildern in der Laufdarstellung sein soll.

2.) Auslenkung

Hier kann man auswählen, ob die Auslenkung des Erregers aus der Ruhelage bei Wiedergabebeginn nach oben oder nach unten beginnen soll.

3.) Ende

Der Wellenträger kann nach rechts "unendlich lang" sein, d.h. eine Reflexion der Welle findet nicht statt, oder man kann ein festes Ende (grauer Block) oder loses Ende (transparenter Block) vorgeben, an dem die Welle reflektiert werden soll. Die Position dieses Endes läßt sich durch Klicken in die Grafik verändern.

Bei einer Reflexion wird zusätzlich zur einlaufenden Welle (blau) auch der reflektierte Anteil (grün) und die Summe beider Amplituden gezeichnet.

Die Berechnung endet, wenn die reflektierte Welle den Ort des Erregers erreicht.

4.) Steuerknöpfe.

Mit "Reset" wird eine neue Darstellung erzeugt. Mit "Zeichne" und "Stop" kann man den "Film" der Ausbreitung starten bzw. unterbrechen. "Schritt" läßt eine Darstellung im Einzelschrittmodus zu.


Das Programm "g_welle.zip" herunterladen
( Benötigt zum Entpacken "Winzip" )
( .zip-Datei, 200 kByte )
Das Programm ungepackt herunterladen ( .exe-Datei, 385 kByte ) Programm
