Warum wird elektrische Energie mit Hochspannung übertragen?


Auf der Seite   Auch Leitungen haben Widerstände und Verluste hast du gelernt, dass man die Verluste einer Leitung verkleinern kann, wenn man die Stromstärke in der Zuleitung verkleinert.

Aber wie macht man die Stromstärke klein, wenn man eine bestimmte Leistung übertragen möchte?


1.) Zwei ähnliche Experimente mit völlig unterschiedlichem Ergebnis.

Zur Beantwortung dieser Frage besprechen wir zwei Experimente. Bei den Versuchen geht es darum, Glühlampen mit (fast) gleicher Leistung P an derselben Leitung zu betreiben.
Die Leitungen (Hin- und Rückleitung) bestehen jeweils aus einem 1,0 m langen Konstantandraht von 0,4 mm Durchmesser.
Solche Drähte gibt es in Physiksammlungen häufig.

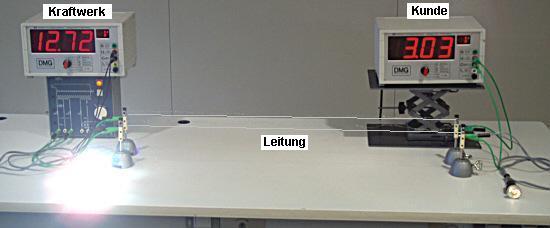

Experiment 1 - Spannung U klein, Stromstärke I groß.

Übertragung mit 12 V

Zwei 12 V Halogenlampen mit 35 W, wie man sie auch in Wohnungen oft findet, werden an eine 12 V Quelle (Netzgerät) angeschlossen. Die linke Lampe direkt an der Quelle (Kraftwerk) leuchtet normal. So hell, dass sie das Foto völlig überstrahlt und gar nicht richtig zu sehen ist.

Die rechte, an der Leitung angeschlossene Lampe leuchtet deutlich dunkler, fast gar nicht.
Das bleibt auch so, wenn man die Lampen austauscht, an den Lampen liegt es also nicht!
Eine Messung der Spannung an den Anschlüssen der rechten Lampe zeigt, dass dort nur eine Spannung UG von etwa 3 V zur Verfügung steht.
Statt der ursprünglich in die Leitung eingespeisten 12,7 V sind beim Kunden nur etwa ein Drittel "angekommen", zwei Drittel gehen "beim Transport verloren"!

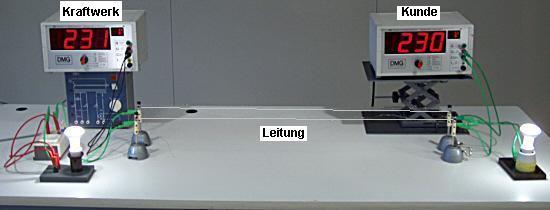

Experiment 2 - Spannung U groß, Stromstärke I klein.

Übertragung mit 230 V

Wir verwenden die gleiche Leitung wie in Versuch 1. Diesmal benutzen wir aber Glühlampen für 230 V mit 40 W.
Natürlich müssen 230 V Lampen auch an 230 V (Steckdose) betrieben werden, bei 12 V würden sie nicht leuchten..
Vorsicht, Leitungen nicht berühren!

Diesmal ist das Ergebnis ein völlig anderes!
Die Lampe direkt an der Quelle (Kraftwerk) leuchtet normal und auch die zweite Lampe (beim Kunden) leuchtet normal.
Eine Messung der Spannung an den Anschlüssen dieser Lampe zeigt, dass dort noch fast dieselbe Spannung zur Verfügung steht wie beim "Kraftwerk". Die Verluste in der Leitung sind also minimal.

Vergleich der beiden Experimente:

Auf die elektrische Leistung der Geräte, die der Kunde anschließt, haben die Elektrizitätsunternehmen keinen Einfluss. Sie hängt davon ab, welche Geräte der Kunde in Betrieb nimmt. Die elektrische Leistung einer Waschmaschine ist eben größer als die elektrische Leistung eines Computers.

Die Leistung P eines Geräts ist das Produkt aus Spannung U und Stromstärke I

Kurz :      P = U * I.

Möchte man also eine bestimmte elektrische Leistung (z.B. 40 W) übertragen, so gibt es prinzipiell zwei Möglichkeiten:

Leistung Spannng Stromstärke Beispiel
40 W klein:
12 V
groß:
3,3 A
Halogenlampen in Versuch 1
40W groß:
230 V
klein:
0,17 A
Glühlampen in Versuch 2

Die zweite Lösung - der Transport mit "Hochspannung" - ist offenbar günstiger:
die Verluste beim Transport der elektrischen Energie vom Kraftwerk zum Kunden sind hier kleiner, weil die Stromstärke klein ist.

vgl. auch diese Seite   Auch Leitungen haben Widerstände und Verluste


2.) Wie macht man aus kleinen Spannungen große Spannungen?

Um die Verluste gering zu halten, sollte man also die elektrische Energie mit Hochspannung übertragen.
Umgekehrt wollen wir keine gefährliche Hochspannung von 10.000 V oder mehr bei uns im Haus. Die Gefahr von tödlichen Unfällen durch Stromschläge wäre zu groß.

Glücklicherweise übertragen wir Wechselspannungen. Man kann mit Hilfe von Transformatoren aus kleinen Wechselspannungen große machen und umgekehrt.
Am Kraftwerk wird die Spannung des Generators mit einem Hochspannungstranformator auf z.B.100.000 V gebracht.
Für eine bestimmte übertragene Leistung hat man dann in der Transportleitung eine hohe Spannung und eine kleine Stromstärke - und damit geringe Verluste.
Beim Kunden wird die Hochspannung dann wieder heruntertransformiert.

Grundlagen zum Transformator findest du hier:

;Die Transformatorgleichung
;Hochspannungs- und Niederspannungstransformatoren
;Leistungsübertragung beim idealen Transformator

Im hier folgenden Applet kannst du die Energieübertragung mit Hochspannung simulieren.
Die Transformatoren werden als ideal, also verlustfrei angesehen, es werden nur die Verluste auf der Transportleitung betrachtet. Auch mögliche Verlust durch elektrische Überschläge zwischen den Leitungen bleiben unberücksichtigt.

Widerstand der Fernleitung:



Spannung für die Übertragung:


Fragen und Aufgaben:

1) Energietransport ohne Hochspannung und Transformatoren.

Wähle zunächst als Übertragungsspannung 200 V und als Widerstand der Fernleitung 20 Ω.

  • Wie groß ist die Stromstärke in der Leitung?
  • Vergleiche die Verlustleistung PL in der Leitung mit der Leistung der Herdplatte PG. Erkläre!
  • Erkläre den Wirkungsgrad von 0,5 (= 50 %) bei dieser Übertragung.

Belasse die Übertragungsspannung, aber ändere den Widerstand der Fernleitung auf 100 Ω oder 10 Ω.

  • Wie groß sind Verlustleistungen PL und Wirkungsgrade nun?
  • Vergleiche die Verlustleistungen PL mit der Leistung PG?
  • Was bedeutet dies für den Wirkungsgrad der Energieübertragung?
  • Wie sollte der Widerstand der Leitung beschaffen sein, wenn man die Verluste klein halten möchte?

  Nach oben zum Applet


2) Energietransport mit Hochspannung und Transformatoren.

Wähle nun als Übertragungsspannung 1000 V. Da die Übertragungsspannung nun höher als die Betriebsspannung der Herdplatte (200V) ist, braucht man nun Transformatoren, diese werden dargestellt.
Der Leitungswiderstand ist nun wieder 20 Ω.

  • Erkläre die Windungszahlen von Trafo 1 und die Spannungen U1 und U2.
  • Erkläre die Stromstärken I1 und I2.
  • Erkläre die Windungszahlen von Trafo 2.
  • Wie groß ist die Verlustleistung PL nun?
  • Vergleiche Spannung U4, Verlustleistungen und Wirkungsgrade bei einer Übertragung ohne Trafos (200 V Übertragungsspannung) und mit Trafos (1000 V Übertragungsspannung) bei 20 Ω Leitungswiderstand.

  Nach oben zum Applet


3) Hochspannung - die Lösung bei großen Leitungswiderständen.

Nun ist bei Übertragungen auf größere Strecken ein Leitungswiderstand vom 20 Ω sicher viel zu klein.
Wähle größere Leitungswiderstände (100 Ω bzw. 1000 Ω oder 10.000 Ω)!

  • Wie verändern sich die Spannung U4 und die Wirkungsgrade dabei?

Ändere nun bei einem Leitungswiderstand von 100 Ω bzw. 1000 Ω die Übertragungsspannung.

  • Wie wirkt sich dies auf die Spannung U4 und die Wirkungsgrade aus?
  • Warum kann man die Übertragungsspannung auf der Fernleitung nicht beliebig groß wählen?

  Nach oben zum Applet
